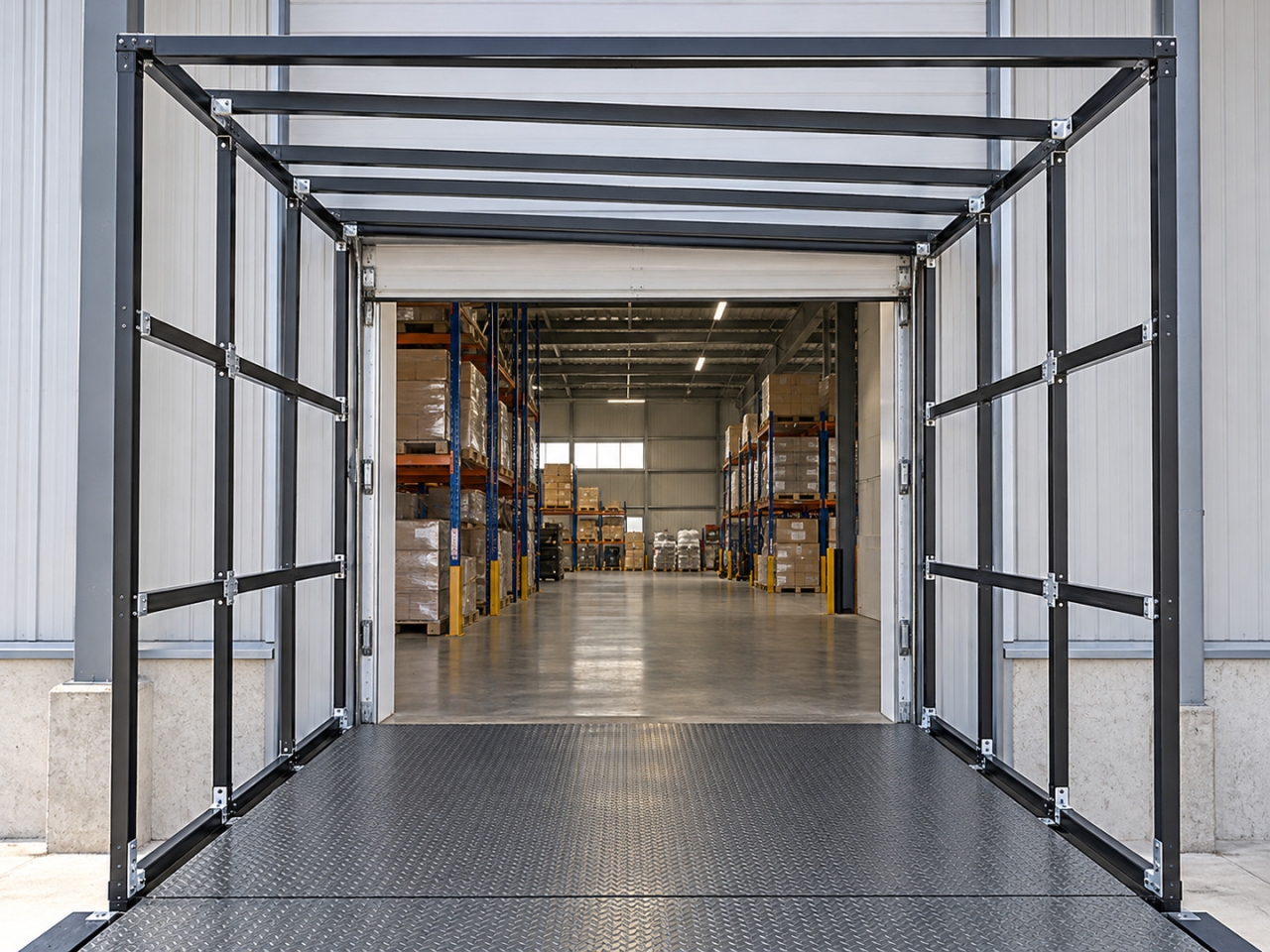

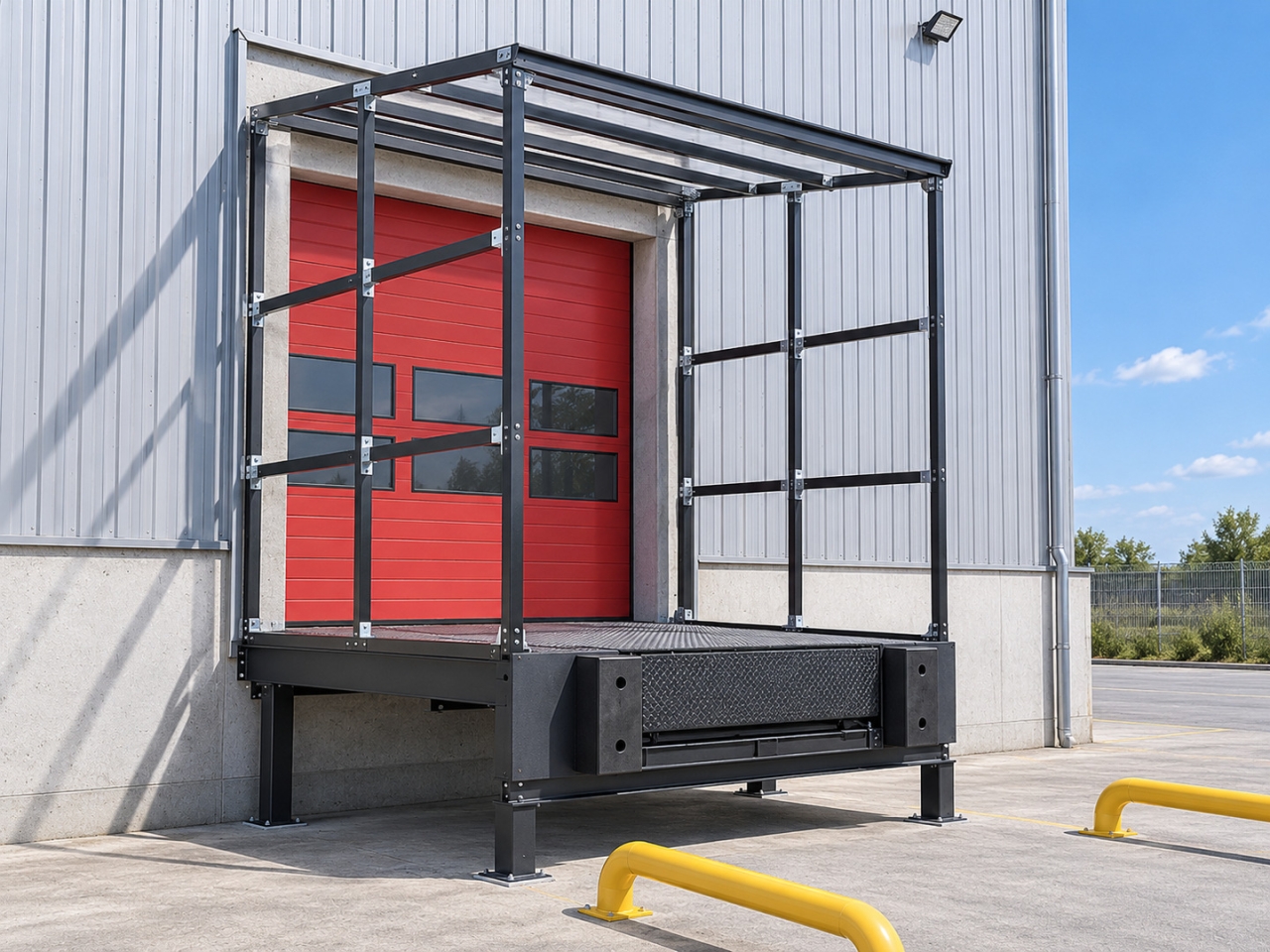

АЛЮТЕХ DH без обшивки — сборная металлическая рама для установки на выносную перегрузочную площадку. Это вариант для объекта, где материал стен и крыши планируют подобрать самостоятельно.
В таком исполнении заводская обшивка не поставляется. Защита от осадков и ветра зависит от выбранного материала и правильного завершения монтажа. Площадку под тамбур, уравнительную платформу и герметизатор проема подбирают отдельно.

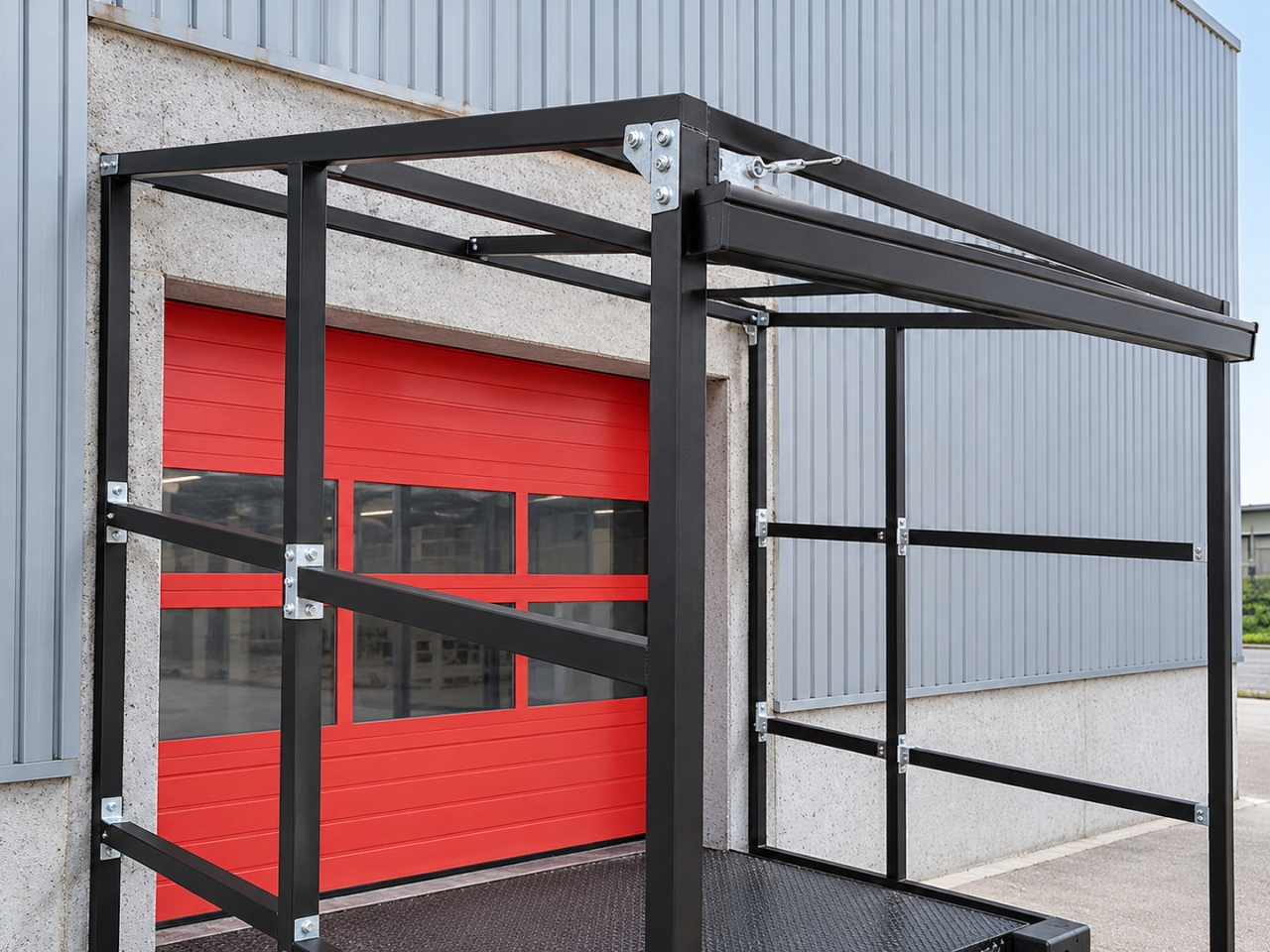

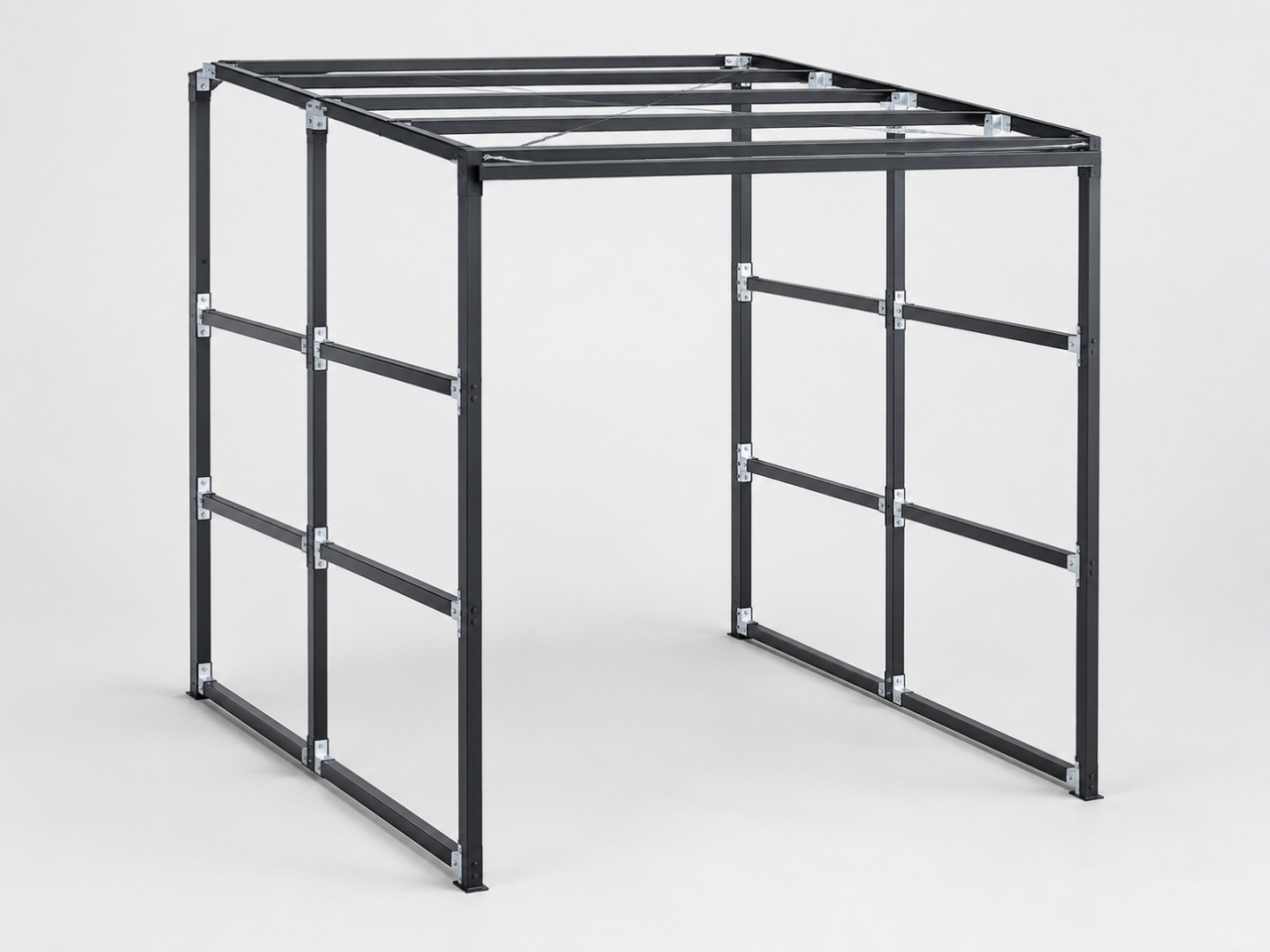

Каркас состоит из стальных труб сечением 60×60×2 мм, промежуточных балок и перемычек. В верхней части предусмотрены две тросовые растяжки. Сборная конструкция позволяет соединять подготовленные элементы с помощью комплектного крепежа.
| Серия | АЛЮТЕХ DH |
| Исполнение | Без обшивки |
| Обшивка стен и крыши | Материал заказчика; в это исполнение не входит |
| Конструкция | Сборно-разборная стальная рама |
| Сечение труб рамы | 60×60×2 мм |
| Заказная ширина NW | Стандартно 3400 мм |
| Заказная высота NH | Стандартно 3400 мм; варианты 3200–3600 мм |
| Заказная длина NL | 2000–4500 мм, шаг 500 мм |
| Уклон крыши | 5° вперед |
| Совместимые площадки | PSL и PTL |
| Герметизатор для стандартного исполнения | DSF 3400×3400 мм; подбирается отдельно |
Рама тамбура, соединительные элементы и водосточный желоб. Стены и кровельное заполнение выполняются материалом заказчика; их совместимость и узлы примыкания необходимо согласовать при проектировании.
Перегрузочная площадка, уравнительная платформа, герметизатор, ворота и монтажные работы не подразумеваются включенными в стоимость тамбура. Состав поставки и работ фиксируется в спецификации и коммерческом предложении.
Этот вариант выбирают для согласования тамбура с существующей обшивкой здания. До заказа уточняют материал и массу заполнения, размеры проема, положение площадки и способ отвода осадков.
Заказные размеры отличаются от габаритных: длина зависит от выбранной площадки, а высота у стены — от уклона крыши. Фундамент, высоту рампы и проем готовят по согласованным чертежам АЛЮТЕХ. Срок поставки и цена рассчитываются после уточнения проекта.
Технический каталог: раздел 6.1, тамбуры DH · Паспорт изделия · Инструкция по монтажу DH
Изображения иллюстрируют вариант исполнения. Дополнительное оборудование показано для пояснения применения; размеры, цвет и состав заказа определяются спецификацией.
