Перегрузочная площадка АЛЮТЕХ PTL — наружная несущая конструкция для размещения уравнительной платформы TL с выдвижной аппарелью. Она позволяет вынести перегрузочный пост за пределы склада и использовать внутреннюю площадь помещения для хранения и работы.
Решение применяют при строительстве нового терминала или переоборудовании существующего здания. Площадку подбирают по высоте рампы, типу обслуживаемого транспорта и условиям подъезда; основание и примыкание к фасаду готовят по монтажной документации.

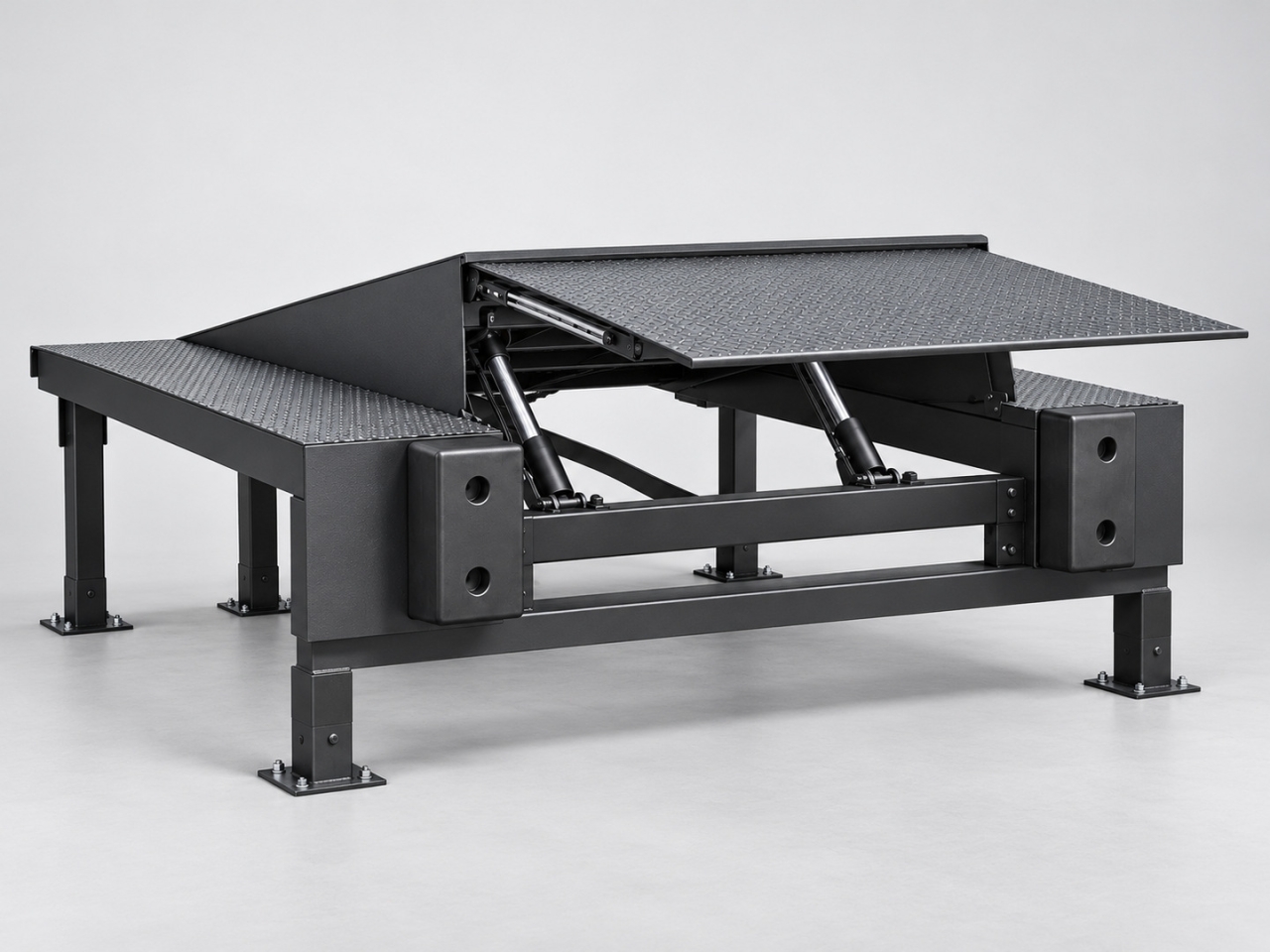

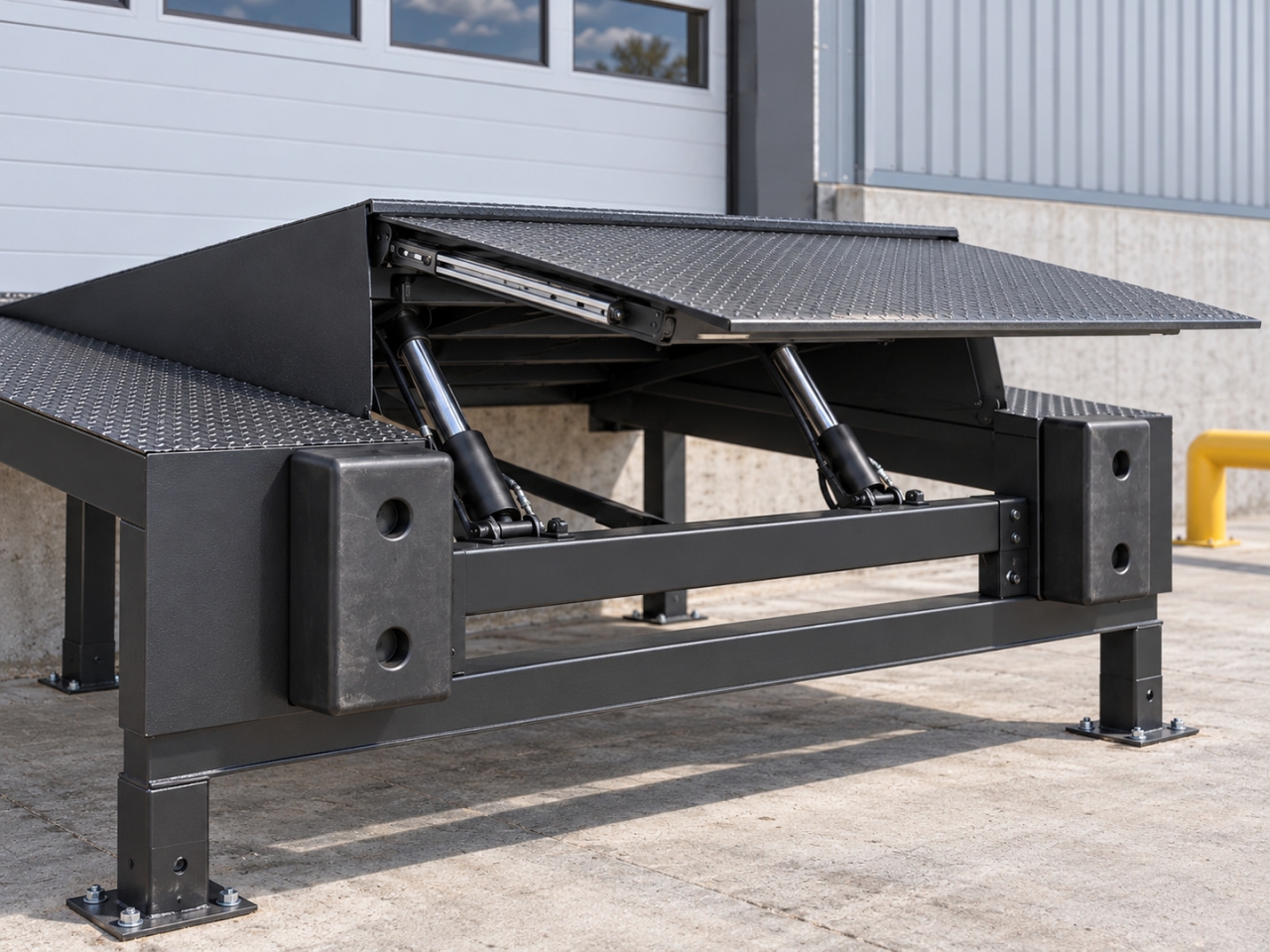

Основу составляют две боковые секции и опорная балка. Боковые секции выполнены в виде сварных рам с рифлёным стальным настилом. Телескопические опоры позволяют выставить высоту при монтаже; регулировка используется для установки конструкции, а не для ежедневного подъёма грузов.
Площадка PTL предназначена для платформы TL модели S. Её выдвижная аппарель перемещается вперёд, позволяя подвести край к полу кузова в пределах рабочего диапазона установленной платформы. Конструкцию и длину аппарели TL согласуют вместе с размерами площадки.
Для защиты металла предусмотрены подготовка поверхности и защитное покрытие. Цвет и вариант покрытия фиксируют при заказе. При длине устанавливаемой платформы от 3000 мм площадка оснащается дополнительными задними опорами; для меньшей длины такое оснащение согласуют отдельно.
| Производитель | АЛЮТЕХ |
| Серия площадки | PTL |
| Назначение | Установка уравнительной платформы снаружи здания |
| Совместимая платформа | TL, модель S |
| Тип аппарели установленной платформы | Выдвижная |
| Допустимая динамическая нагрузка | 60 кН (6000 кг) для стандартного исполнения |
| Заказная ширина площадки | 3400 мм |
| Заказная высота | 900–1400 мм, с шагом 100 мм; доступность зависит от длины |
| Заказная длина платформы | 2000–4500 мм, с шагом 500 мм |
| Заказная ширина платформы | 1750, 2000 или 2250 мм |
| Углы монтажа к фасаду | 30°, 45°, 60°, 90°, 120°, 135° или 150° |
| Настил боковых секций | Рифлёная сталь 6/8 мм — без рифления / с рифлением |
| Опоры | Телескопические, с регулировкой при монтаже |
Заказные размеры нельзя использовать вместо габаритного чертежа для подготовки фундамента. Высота и длина выбираются совместно: для длины 3000 мм стандартные высоты начинаются с 1000 мм, для 3500 мм — с 1100 мм, для 4000 и 4500 мм — с 1200 мм. Точную комбинацию проверяют по документации выбранного исполнения.
Стандартное прямое размещение соответствует углу 90° к фасаду. Для других предусмотренных углов используется угловая секция. Направление угла считают справа налево при взгляде на здание со стороны подъезда. До изготовления проверяют место для маневрирования и положение соседних постов.
Для расчёта нужны размеры проёма, высота пола склада над основанием, план зоны подъезда, типы и высоты кузовов автомобилей, параметры погрузочной техники и условия эксплуатации. Отдельно проверяют нагрузки, состояние основания, закладные детали и требования к креплениям.

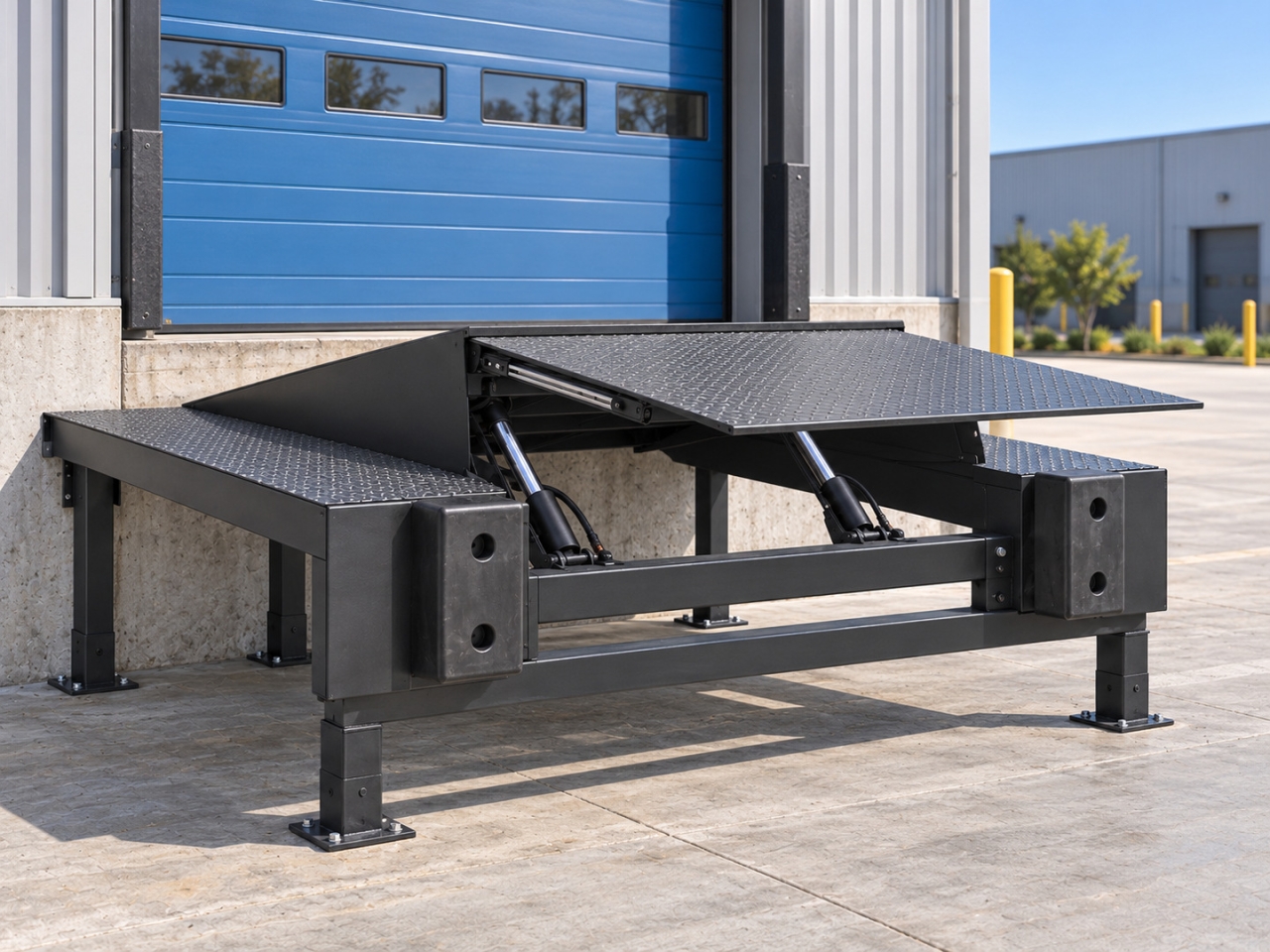

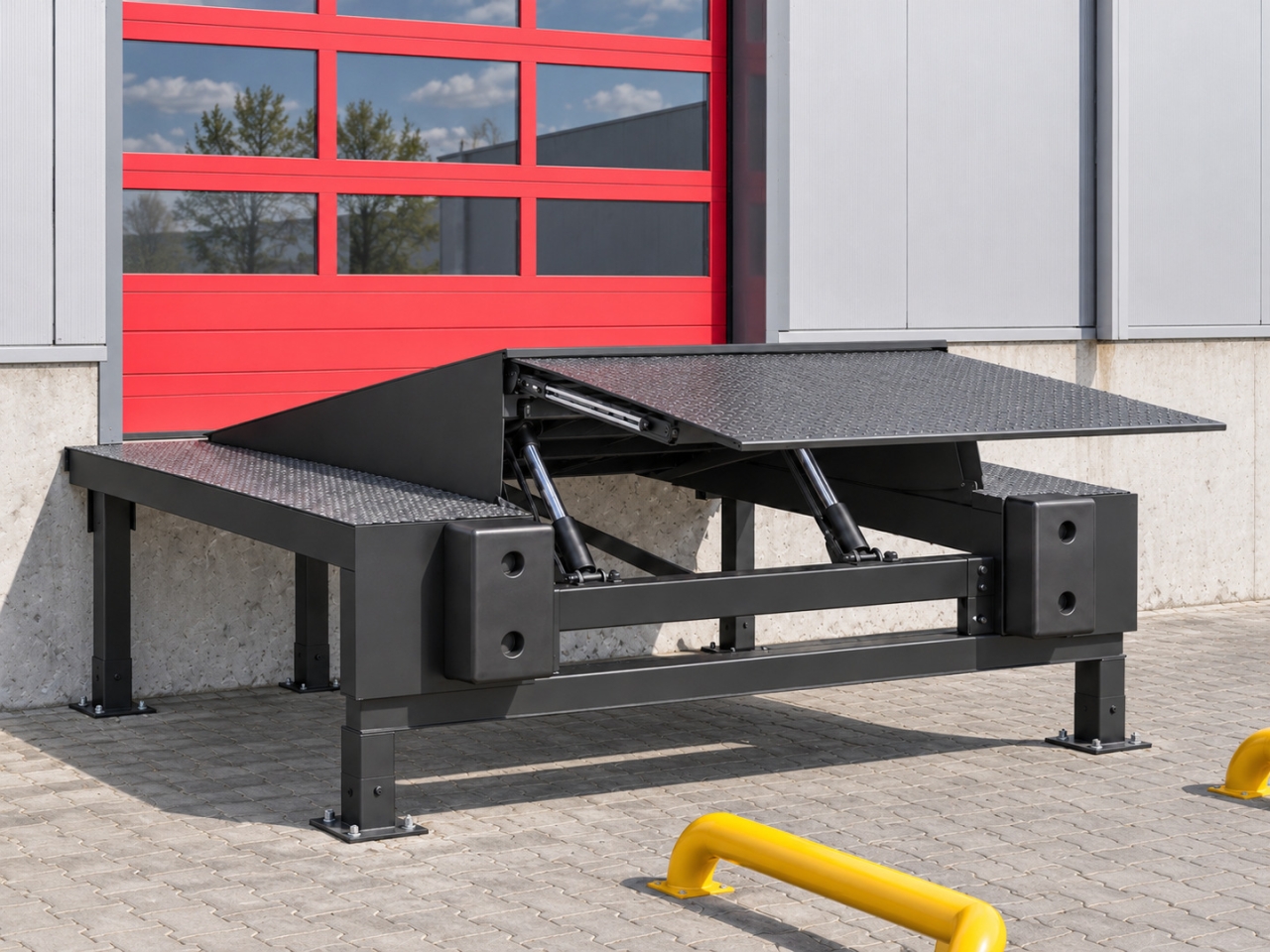

В предложении фиксируют площадку, размеры опор и угловую секцию при необходимости. Уравнительную платформу, перегрузочный тамбур, герметизатор, бамперы и направляющие колёс включают только по согласованной спецификации. Изображения показывают пример поста с установленной платформой и не определяют автоматически состав поставки.
Стоимость и срок изготовления рассчитываются после выбора размеров и оборудования. Паспорт, монтажные чертежи и инструкцию предоставляют для выбранной комплектации; перед началом работ проверяют соответствие подготовленного основания проекту.
Наш специалист оценит проемы, интенсивность эксплуатации, логистические процессы и требования безопасности, после чего подготовит техническое решение и коммерческое предложение.
