Угловая перегрузочная площадка АЛЮТЕХ PTL предназначена для установки уравнительной платформы TL под углом к фасаду здания. Это вариант исполнения серии PTL с дополнительной угловой секцией для примыкания к складскому проёму.
Такое размещение рассматривают, когда ширины двора недостаточно для удобной перпендикулярной постановки автомобиля. Угол выбирают по плану объекта с учётом траектории движения грузовика, его длины, ширины проезда и соседних перегрузочных постов.

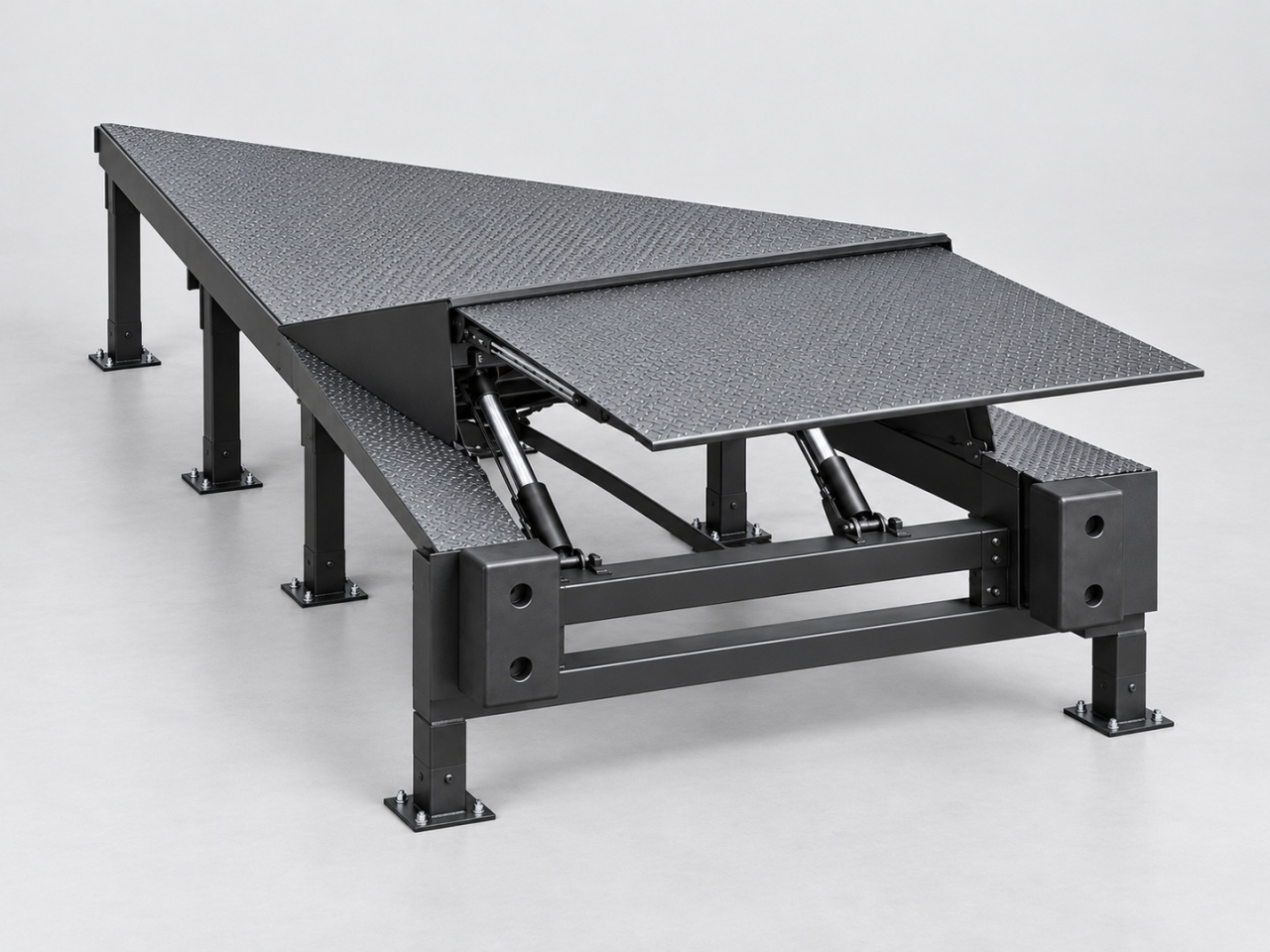

Основу составляют две боковые секции и опорная балка. Боковые секции выполнены в виде сварных рам с рифлёным стальным настилом. Телескопические опоры позволяют выставить высоту при монтаже; регулировка используется для установки конструкции, а не для ежедневного подъёма грузов.
Площадка PTL предназначена для платформы TL модели S. Её выдвижная аппарель перемещается вперёд, позволяя подвести край к полу кузова в пределах рабочего диапазона установленной платформы. Конструкцию и длину аппарели TL согласуют вместе с размерами площадки.
Для защиты металла предусмотрены подготовка поверхности и защитное покрытие. Цвет и вариант покрытия фиксируют при заказе. При длине устанавливаемой платформы от 3000 мм площадка оснащается дополнительными задними опорами; для меньшей длины такое оснащение согласуют отдельно.
Угловая секция соединяет прямоугольную площадку с фасадом и формирует переход к проёму здания. Угол относится к размещению площадки в плане; это не наклон настила и не обозначение хода аппарели. Высота рабочего уровня согласуется с рампой и обслуживаемым транспортом.
В пределах серии предусмотрены углы 30°, 45°, 60°, 120°, 135° и 150°. Для прямого расположения применяется отдельное исполнение 90°. Правое или левое направление и конкретный угол фиксируют на согласованном чертеже до заказа.
| Производитель | АЛЮТЕХ |
| Серия площадки | PTL |
| Назначение | Установка уравнительной платформы снаружи здания |
| Совместимая платформа | TL, модель S |
| Тип аппарели установленной платформы | Выдвижная |
| Допустимая динамическая нагрузка | 60 кН (6000 кг) для стандартного исполнения |
| Заказная ширина площадки | 3400 мм |
| Заказная высота | 900–1400 мм, с шагом 100 мм; доступность зависит от длины |
| Заказная длина платформы | 2000–4500 мм, с шагом 500 мм |
| Заказная ширина платформы | 1750, 2000 или 2250 мм |
| Углы монтажа к фасаду | 30°, 45°, 60°, 120°, 135° или 150° — по проекту |
| Настил боковых секций | Рифлёная сталь 6/8 мм — без рифления / с рифлением |
| Опоры | Телескопические, с регулировкой при монтаже |
Фундамент и закладные детали подготавливают для выбранного углового исполнения. Контур угловой секции выходит за пределы прямоугольной части; общие габариты и точки опирания проверяют по чертежу всего узла. Простого поворота прямой площадки без согласования примыкания недостаточно.
Заказные размеры нельзя использовать вместо габаритного чертежа для подготовки фундамента. Высота и длина выбираются совместно: для длины 3000 мм стандартные высоты начинаются с 1000 мм, для 3500 мм — с 1100 мм, для 4000 и 4500 мм — с 1200 мм. Точную комбинацию проверяют по документации выбранного исполнения.
Угловое исполнение предусматривает дополнительную секцию для выбранного примыкания к зданию. Направление угла считают справа налево при взгляде на здание со стороны подъезда. До изготовления проверяют место для маневрирования и положение соседних постов.
Для расчёта нужны размеры проёма, высота пола склада над основанием, план зоны подъезда, типы и высоты кузовов автомобилей, параметры погрузочной техники и условия эксплуатации. Отдельно проверяют нагрузки, состояние основания, закладные детали и требования к креплениям.

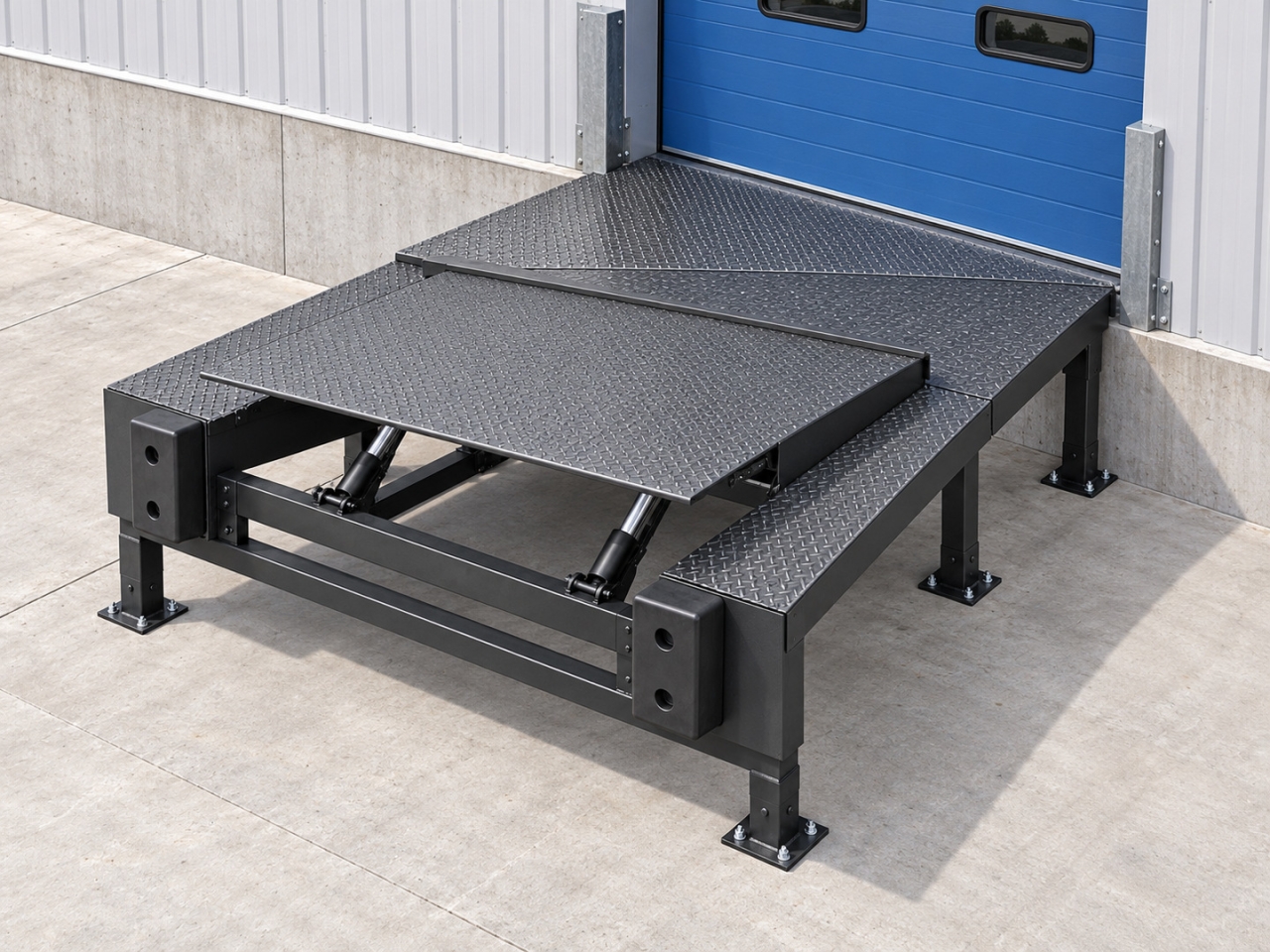

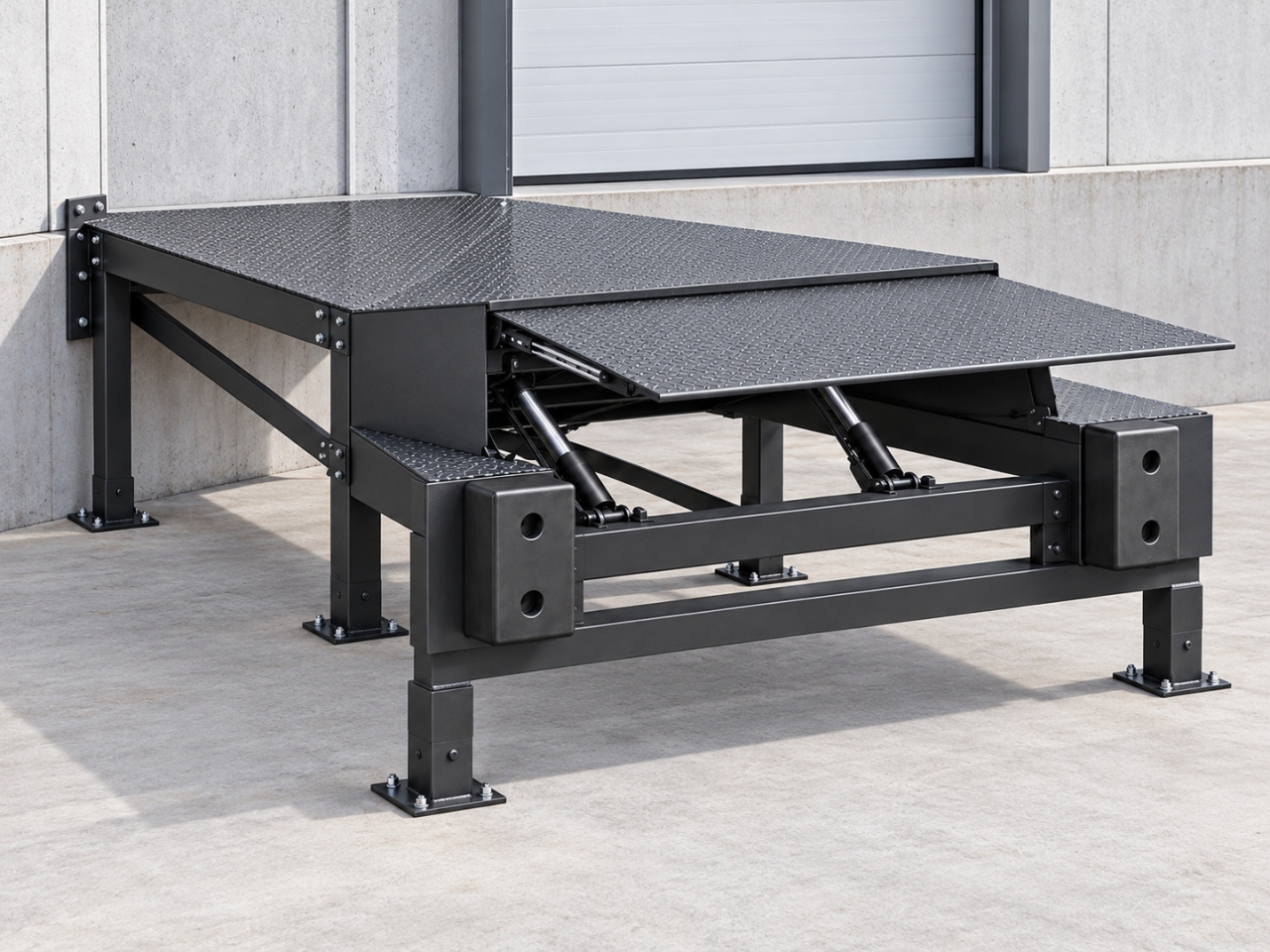

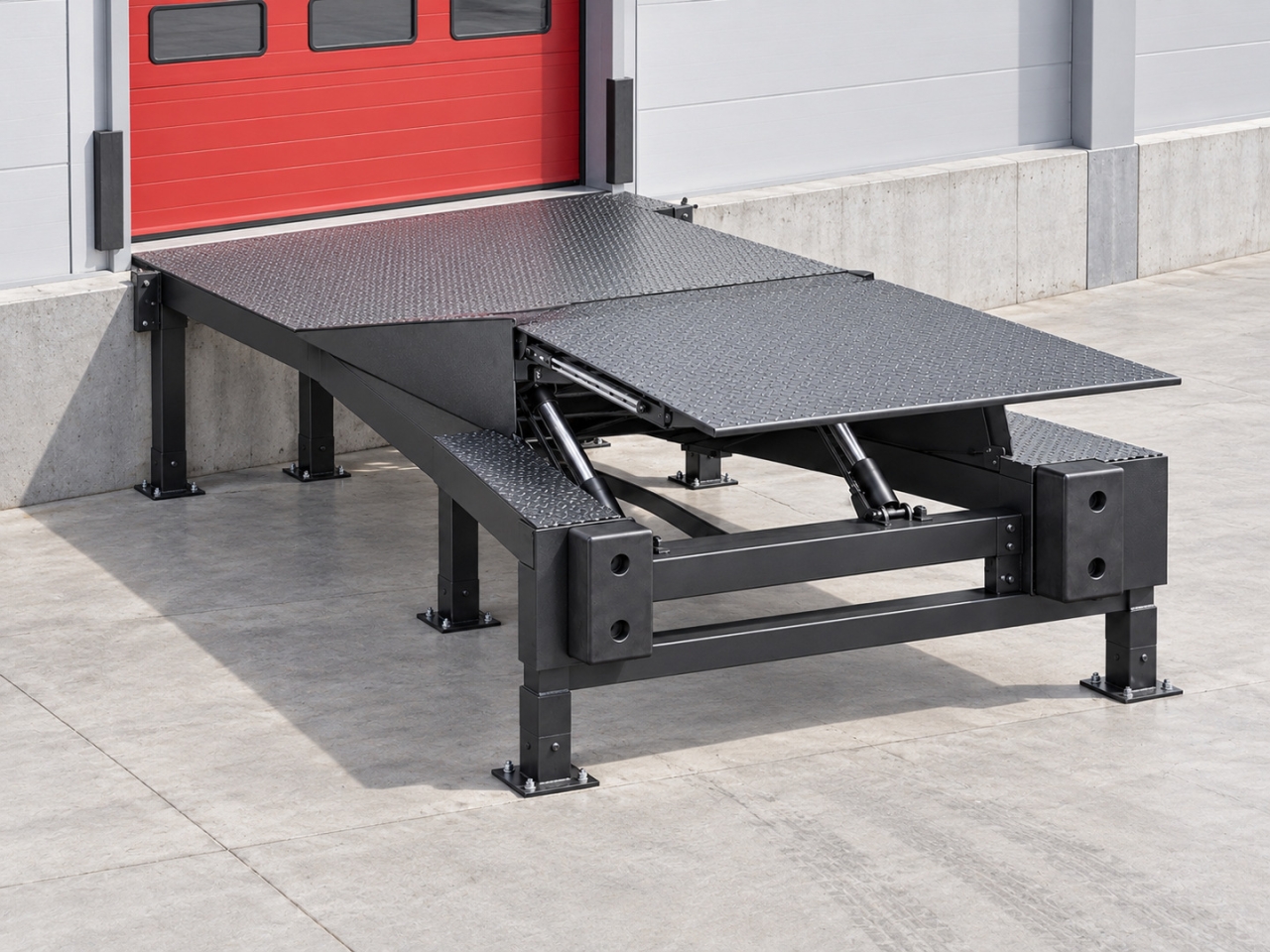

В предложении фиксируют площадку, угловую секцию, направление примыкания, размеры опор и схему крепления. Уравнительную платформу, перегрузочный тамбур, герметизатор, бамперы и направляющие колёс включают только по согласованной спецификации. Изображения показывают пример поста с установленной платформой и не определяют автоматически состав поставки.
Стоимость и срок изготовления рассчитываются после выбора размеров и оборудования. Паспорт, монтажные чертежи и инструкцию предоставляют для выбранной комплектации; перед началом работ проверяют соответствие подготовленного основания проекту.
